Будова та робота муфти повного приводу 47800-3B510 / 47800-3B520 (Hyundai / Kia)

Система повного приводу Hyundai / Kia — це інтелектуальна система, яка автоматично розподіляє крутний момент між осями для забезпечення максимальної керованості та прохідності в будь-яких умовах. Центральним елементом цієї системи є електрогідравлічна муфта 47800-3B520 / 47800-3B510, розташована на задньому редукторі.

Ці муфти виробництва Magna Powertrain (раніше Magna Steyr) встановлювалися на такі моделі (уточнюйте за VIN-кодом, оскільки на деяких перехідних версіях можуть стояти інші вузли):

Важливо: на автомобілях зі США/Канади перших партій може стояти вузол попереднього покоління – завжди звіряйте оригінальний номер за VIN.

Розташування муфти та її компонентів

Муфта 47800-3B520 / 47800-3B510 розташована на задньому редукторі і з'єднується з карданним валом. У системі повного приводу вона виконує роль керованого зчеплення, яке вмикає або вимикає задню вісь.

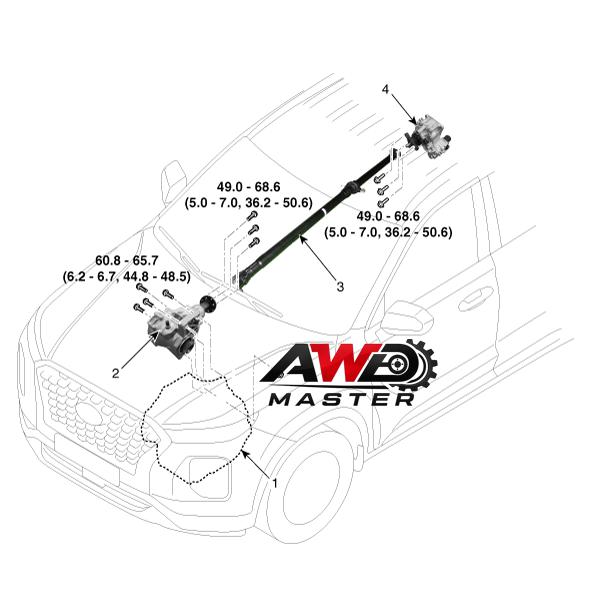

Основні вузли роботи повного приводу (див. креслення рис. 1):

1. Коробка передач – передає потужність від двигуна.
2. Роздавальна коробка – розподіляє потужність між передньою та задньою осями (постійно на передню, за вимогою на задню).
3. Карданний вал – передає крутний момент від роздавальної коробки до муфти.
4. Муфта 47800-3B510 / 47800-3B520 – головний елемент, що підключає задню вісь.

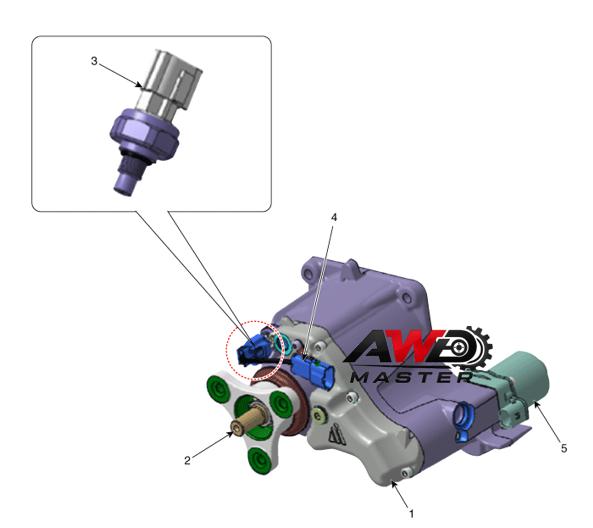

Компоненти муфти 47800-3B520:

Муфта повного приводу — це складний електрогідравлічний вузол, що складається з кількох ключових компонентів, кожен з яких виконує свою важливу функцію для забезпечення коректної роботи системи 4WD.

• 1. Муфта гідравлічна 47800-3B520 / 47800-3B510
• 2. Вхідний вал – приймає крутний момент від кардана.
• 3. Датчик тиску (47820-3B500) – вимірює тиск масла і передає сигнал до ЕБУ.
• 4. Подовжувальний провід (47830-3B500) – сполучний кабель.
• 5. Гідромотор (насос-привід) (47810-3B510 / 47810-3B520) – електродвигун з гідравлічним насосом, що створює тиск масла.

Опис та принцип роботи

Електронний блок керування (ЕБУ) повного приводу – «мозок» системи. Він безперервно отримує дані від датчиків ABS, ESP, кута повороту керма, педалі газу, селектора передач та інших. На основі цих даних ЕБУ обчислює, скільки моменту потрібно передати на задню вісь у кожний момент часу.

Алгоритм роботи (операційний порядок):

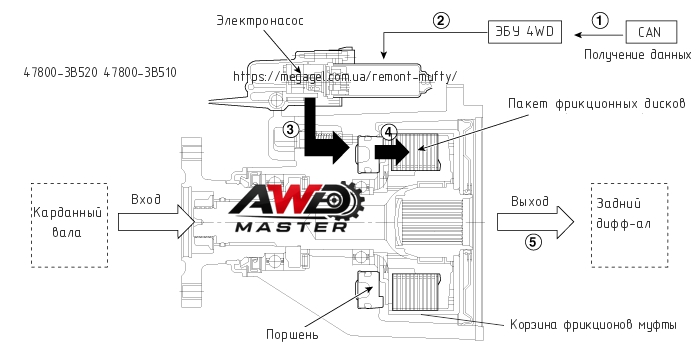

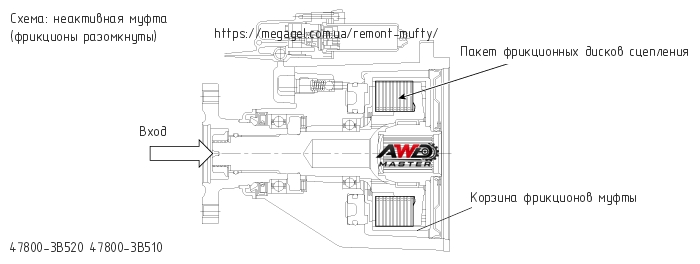

На схемі зображено принцип роботи електрогідравлічної муфти повного приводу (4WD) у розрізі. Нижче описано покроковий процес передачі крутного моменту згідно з цифрами на рисунку:

• 1. Отримання даних: Блок керування повним приводом (4WD ЕБУ) збирає інформацію про стан автомобіля — швидкість коліс, кут повороту керма та положення педалі газу.
• 2. Команда на насос: Електронний блок обробляє дані та надсилає електричний сигнал на виконавчий механізм — електронасос.
• 3. Створення тиску: Насос активується і нагнітає гідравлічну рідину, спрямовуючи робочий тиск (чорна стрілка під номером 3) у бік поршня.

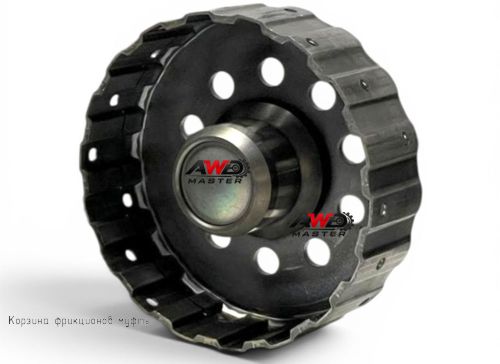

• 4. Стискання фрикціонів: Під дією тиску масла поршень зсувається вправо і стискає пакет фрикційних дисків муфти в кошику (Рис. 6).
• 5. Передача моменту: За рахунок тертя стиснутих дисків* крутний момент від карданного вала передається далі на задній диференціал, підключаючи задню вісь.

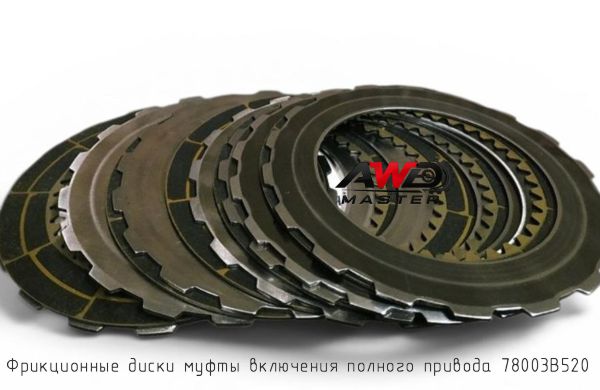

• *Два типи дисків: Рис. 5 У пакеті чергуються ведучі та ведені фрикційні диски.

Завдяки високоточному керуванню тиском, момент передається плавно і безступінчасто – автомобіль завжди має оптимальну тягу.

Режими роботи та розподіл крутного моменту

Система повного приводу з муфтами 47800-3B510/3B520 працює в автоматичному режимі (адаптується під стиль водіння) і має примусове блокування (4WD LOCK) для бездоріжжя.

Інженери заклали в блок керування 4WD ЕБУ логіку, яка сама підлаштовується під дорожні умови на основі датчиків, виконуючи ті ж функції, що й сучасні режими:

Автоматичний режим

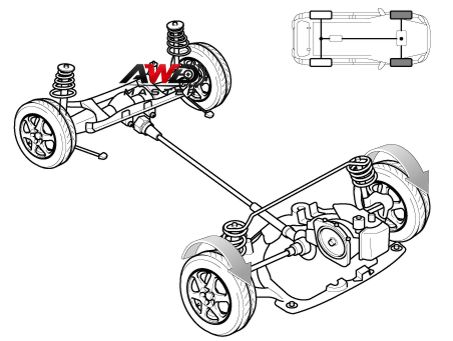

1. Рівномірний рух (крейсерська швидкість)

Потужність передається тільки на передні колеса (100% / 0%). Задня вісь відключена для економії пального.

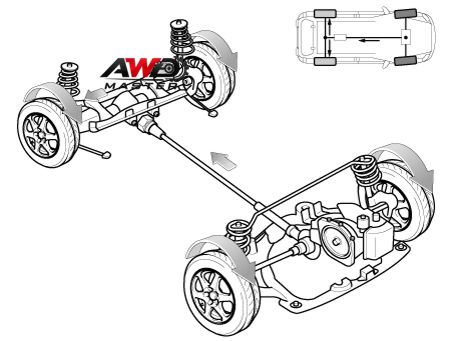

2. Поворот

Залежно від радіуса та швидкості повороту, частина моменту спрямовується на задню вісь. Розподіл: 80/20 або 50/50 – для покращення керованості та стійкості.

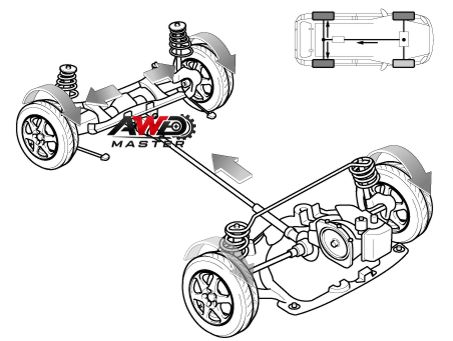

3. Старт і різке прискорення

Для максимальної тяги та запобігання пробуксовуванню потужність розподіляється майже порівну. Розподіл: 50/50 або 60/40 (перед/зад).

В інших випадках адаптація під різні покриття — Сніг, Грязь, Пісок, Каміння — відбувається приховано, на рівні алгоритмів блоку керування.

Режим блокування 4WD LOCK

Примусово фіксує розподіл крутного моменту в пропорції 50/50 між осями.

• Активація: кнопка 4WD LOCK на панелі.
• Діє лише на швидкості нижче 40 км/год.
• Застосування: глибокий сніг, багно, пісок, круті підйоми – де потрібна постійна тяга на обидві осі.

Висновок

Муфти 47800-3B510 та 47800-3B520 – це важливі вузли, але вони потребують правильної експлуатації та своєчасного обслуговування. Пам'ятайте:

• Міняйте масло в муфті кожні 30–40 тис. км (навіть якщо виробник заявляє про необслуговуваність) – це значно подовжує ресурс.
• Не зловживайте режимом LOCK на асфальті.
• При появі ривків, гулу або помилок AWD – проводьте діагностику негайно.

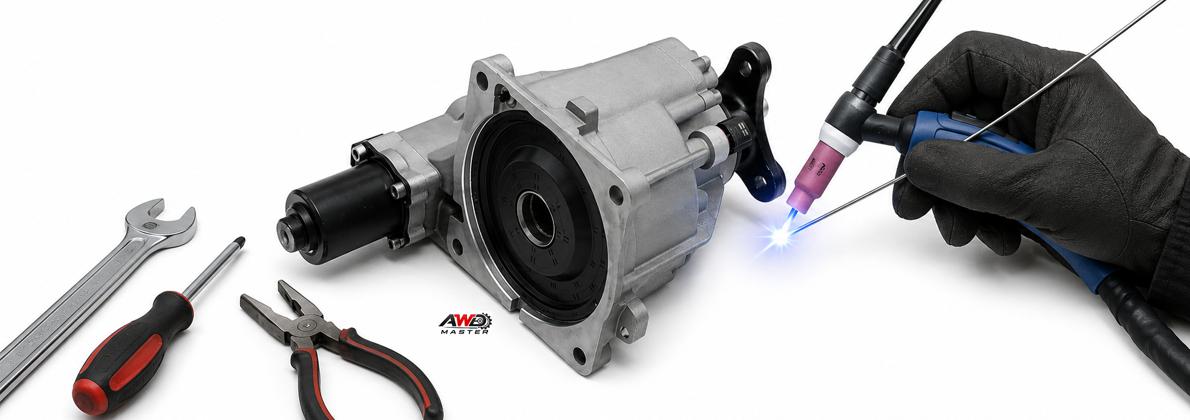

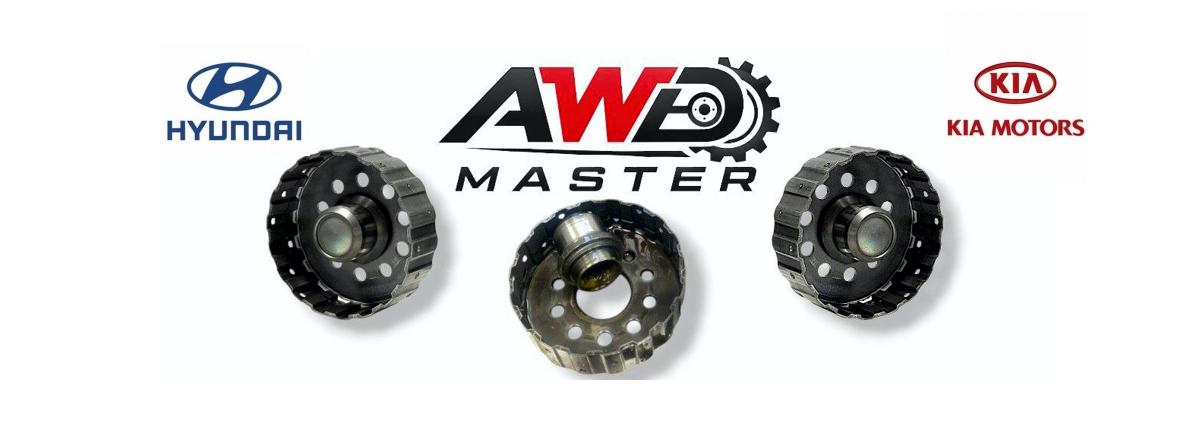

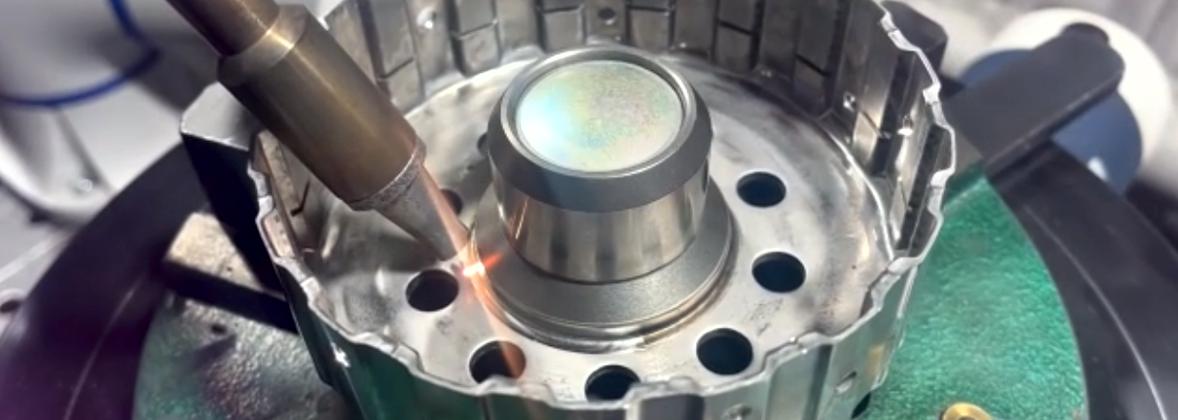

AWD Master спеціалізується на ремонті та відновленні кошиків муфт 47800-3B510/3B520 з посиленням зварного шва та гарантією.

---

Стаття складена на основі офіційних технічних керівництв та практичного досвіду ремонту муфт повного приводу Hyundai/Kia для Hyundai ix35 (LM), Hyundai Creta / ix25 (GC), Hyundai Grand Santa Fe (DM), Hyundai Santa Fe III (DM), Hyundai Santa Fe IV (TM), Hyundai Tucson III (TL), Kia Sorento II (XM), Kia Sorento III (UM), Kia Sportage III (SL), Kia Sportage IV (QL).
